VBA Guia para Gráficos e Diagramas

Os diagramas e os gráficos do Excel são usados para exibir dados visualmente. Neste tutorial, abordaremos como usar o VBA para criar e manipular gráficos e elementos de gráficos.

É possível criar gráficos incorporados em uma planilha ou gráficos em suas próprias planilhas de gráficos.

Criação de um Gráfico Incorporado Usando o VBA

Temos o intervalo A1:B4 que contém os dados de origem, mostrados abaixo:

Você pode criar um gráfico usando o método ChartObjects.Add. O código a seguir criará um gráfico incorporado na planilha:

Sub CriarGraficoIncorporadoUsandoChartObject()

Dim GraficoIncorporado As ChartObject

Set GraficoIncorporado = Sheets("Planilha1").ChartObjects.Add(Left:=180, Width:=300, Top:=7, Height:=200)
GraficoIncorporado.Chart.SetSourceData Source:=Sheets("Planilha1").Range("A1:B4")

End Sub

O resultado é:

Você também pode criar um gráfico usando o método Shapes.AddChart. O código a seguir criará um gráfico incorporado na planilha:

Sub CriarGraficoIncorporadoUsandoShapesAddChart()

Dim GraficoIncorporado As Shape

Set GraficoIncorporado = Sheets("Planilha1").Shapes.AddChart
GraficoIncorporado.Chart.SetSourceData Source:=Sheets("Planilha1").Range("A1:B4")

End Sub

Especificação de um Tipo de Gráfico Usando o VBA

Temos o intervalo A1:B5 que contém os dados de origem, mostrados abaixo:

Você pode especificar um tipo de gráfico usando a propriedade ChartType. O código a seguir criará um gráfico de pizza na planilha, já que a propriedade ChartType foi definida como xlPie:

Sub EspecificarUmTipoDeGrafico()

Dim chrt As ChartObject

Set chrt = Sheets("Planilha1").ChartObjects.Add(Left:=180, Width:=270, Top:=7, Height:=210)
chrt.Chart.SetSourceData Source:=Sheets("Planilha1").Range("A1:B5")
chrt.Chart.ChartType = xlPie

End Sub

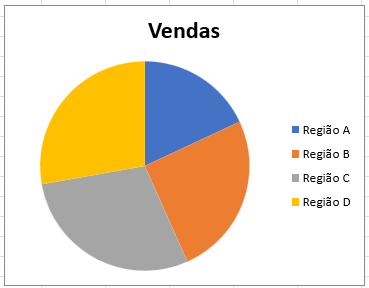

O resultado é:

Esses são alguns dos tipos de gráficos populares que geralmente são especificados, embora existam outros:

• xlArea
• xlPie
• xlLine
• xlRadar
• xlXYScatter
• xlSurface
• xlBubble
• xlBarClustered
• xlColumnClustered

Adição do Título do Gráfico Usando VBA

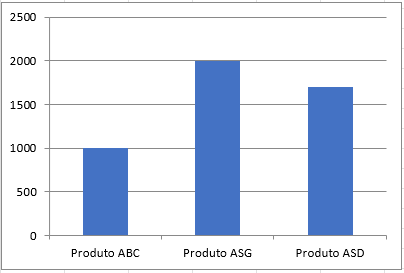

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Primeiro, você precisa adicionar um título de gráfico usando o método Chart.SetElement e, em seguida, especificar o texto do título do gráfico definindo a propriedade ChartTitle.Text.

O código a seguir mostra como adicionar um título de gráfico e especificar o texto do título do Active Chart:

Sub AdicionarDefinirUmTituloDeGrafico()

ActiveChart.SetElement (msoElementChartTitleAboveChart)
    ActiveChart.ChartTitle.Text = "As Vendas do Produto"

End Sub

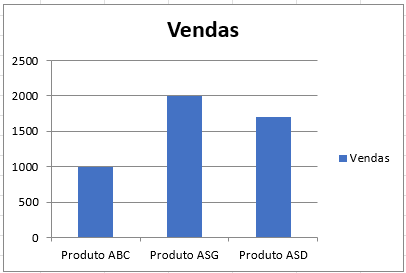

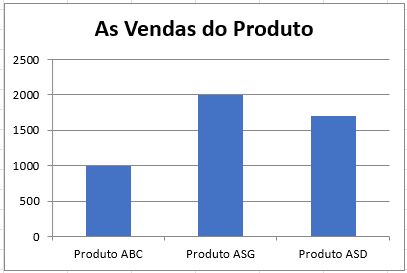

O resultado é:

Observação: Você deve selecionar o gráfico primeiro para torná-lo o Active Chart e poder usar o objeto ActiveChart em seu código.

Alteração da Cor de Fundo do Gráfico Usando o VBA

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode alterar a cor de fundo de todo o gráfico definindo a propriedade RGB do objeto FillFormat do objeto ChartArea. O código a seguir dará ao gráfico uma cor de fundo laranja-claro:

Sub AdicionarCorDeFundoAoGrafico()

ActiveChart.ChartArea.Format.Fill.ForeColor.RGB = RGB(253, 242, 227)

End Sub

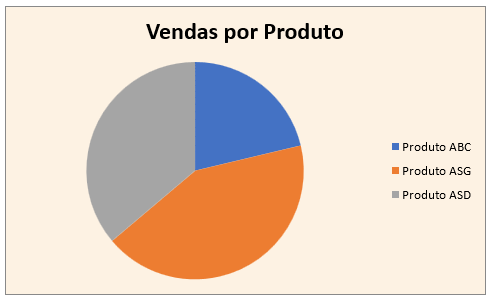

O resultado é:

Você também pode alterar a cor de fundo de todo o gráfico definindo a propriedade ColorIndex do objeto Interior do objeto ChartArea. O código a seguir dará ao gráfico uma cor de fundo laranja:

Sub AdicionarCorDeFundoInteriorDoGrafico()

ActiveChart.ChartArea.Interior.ColorIndex = 40

End Sub

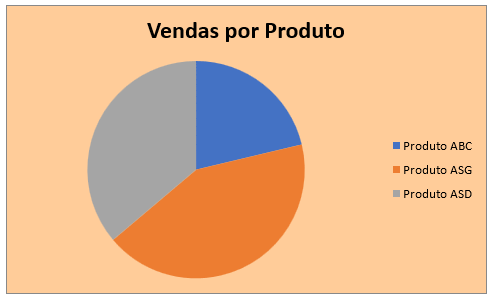

O resultado é:

Observação: A propriedade ColorIndex permite que você especifique uma cor com base em um valor de 1 a 56, extraído da paleta predefinida. Para ver quais valores representam as diferentes cores, clique aqui.

Como Alterar a Cor da Área de Plotagem do Gráfico Usando o VBA

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode alterar a cor de fundo apenas da área de plotagem do gráfico, definindo a propriedade RGB do objeto FillFormat do objeto PlotArea. O código a seguir dará à área de plotagem do gráfico uma cor de fundo verde-claro:

Sub AlterandoCorAreaDePlotagem()

ActiveChart.PlotArea.Format.Fill.ForeColor.RGB = RGB(208, 254, 202)

End Sub

O resultado é:

Adição de uma legenda usando VBA

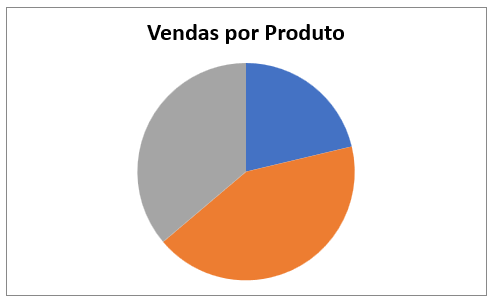

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode adicionar uma legenda usando o método Chart.SetElement. O código a seguir adiciona uma legenda à esquerda do gráfico:

Sub AdicionarLegenda()

ActiveChart.SetElement (msoElementLegendLeft)

End Sub

O resultado é:

Você pode especificar a posição da legenda das seguintes maneiras:

• msoElementLegendLeft – exibe a legenda no lado esquerdo do gráfico.
• msoElementLegendLeftOverlay – sobrepõe a legenda no lado esquerdo do gráfico.
• msoElementLegendRight – exibe a legenda no lado direito do gráfico.
• msoElementLegendRightOverlay – sobrepõe a legenda no lado direito do gráfico.
• msoElementLegendBottom – exibe a legenda na parte inferior do gráfico.
• msoElementLegendTop – exibe a legenda na parte superior do gráfico.

Adição de Rótulos de Dados Usando o VBA

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode adicionar rótulos de dados usando o método Chart.SetElement. O código a seguir adiciona rótulos de dados à extremidade interna do gráfico:

Sub AdicionarRotuloDeDados()

ActiveChart.SetElement msoElementDataLabelInsideEnd

End Sub

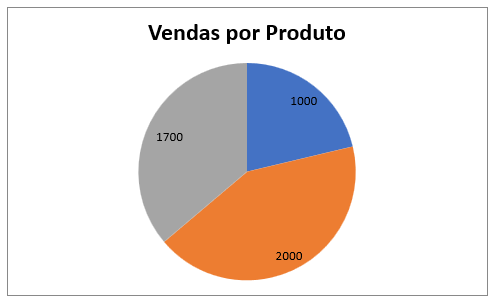

O resultado é:

Você pode especificar como os rótulos de dados são posicionados das seguintes maneiras:

• msoElementDataLabelShow – exibe rótulos de dados.
• msoElementDataLabelRight – exibe os rótulos de dados à direita do gráfico.
• msoElementDataLabelLeft – exibe os rótulos de dados à esquerda do gráfico.
• msoElementDataLabelTop – exibe rótulos de dados na parte superior do gráfico.
• msoElementDataLabelBestFit – determina o melhor ajuste.
• msoElementDataLabelBottom – exibe rótulos de dados na parte inferior do gráfico.
• msoElementDataLabelCallout – exibe rótulos de dados como um texto explicativo.
• msoElementDataLabelCenter – exibe rótulos de dados no centro.
• msoElementDataLabelInsideBase – exibe rótulos de dados na base interna.
• msoElementDataLabelOutSideEnd – exibe rótulos de dados na extremidade externa do gráfico.
• msoElementDataLabelInsideEnd – exibe rótulos de dados na extremidade interna do gráfico.

Adição de um Eixo X e de um Título no VBA

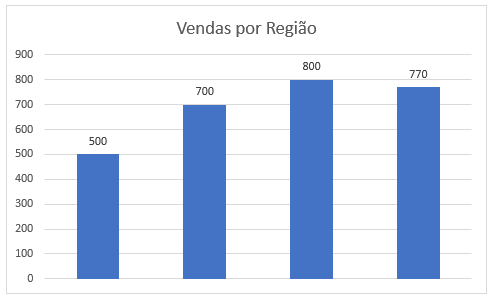

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode adicionar um eixo X e um título do eixo X usando o método Chart.SetElement. O código a seguir adiciona um eixo X e um título de eixo X ao gráfico:

Sub AdicionarEixoXETituloDoEixo()

With ActiveChart
.SetElement msoElementPrimaryCategoryAxisShow
.SetElement msoElementPrimaryCategoryAxisTitleHorizontal
End With


End Sub

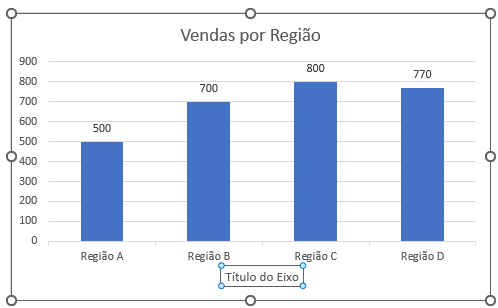

O resultado é:

Adição de um Eixo Y e de um Título no VBA

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode adicionar um eixo Y e um título do eixo Y usando o método Chart.SetElement. O código a seguir adiciona um eixo Y e um título de eixo Y ao gráfico:

Sub AdicionarEixoYETituloDoEixo()

With ActiveChart
.SetElement msoElementPrimaryValueAxisShow
.SetElement msoElementPrimaryValueAxisTitleHorizontal
End With
End Sub

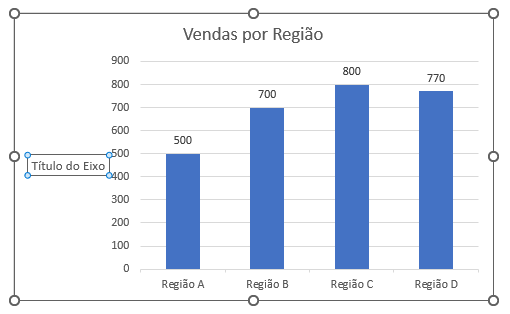

O resultado é:

Alterar o Formato Numérico de um Eixo

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode alterar o formato numérico de um eixo. O código a seguir altera o formato numérico do eixo y para moeda:

Sub AlterarFormatoDoNumero()

ActiveChart.Axes(xlValue).TickLabels.NumberFormat = "$#,##0.00"

End Sub

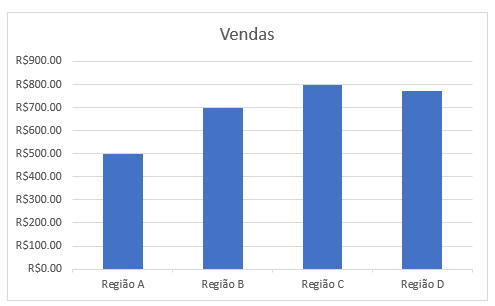

O resultado é:

Alterar a Formatação da Fonte em um Gráfico

Temos o seguinte gráfico selecionado na planilha, conforme mostrado abaixo:

Você pode alterar a formatação da fonte de todo o gráfico consultando o objeto de fonte e alterando seu nome, espessura e tamanho. O código a seguir altera o tipo, a espessura e o tamanho da fonte de todo o gráfico.

Sub MudarFormatacaoDaFonte()

With ActiveChart


.ChartArea.Format.TextFrame2.TextRange.Font.Name = "Times New Roman"
.ChartArea.Format.TextFrame2.TextRange.Font.Bold = True
.ChartArea.Format.TextFrame2.TextRange.Font.Size = 14

End With

End Sub

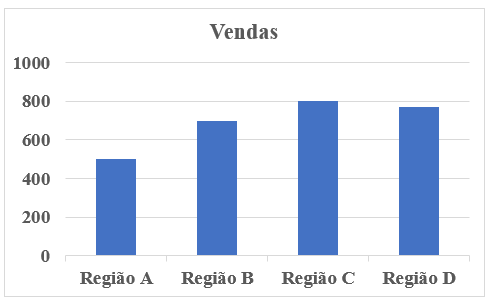

O resultado é o seguinte:

Exclusão de um Gráfico Usando VBA

Temos um gráfico selecionado na planilha, conforme mostrado abaixo:

Podemos usar o código a seguir para excluir esse gráfico:

Sub ApagarGrafico()

ActiveChart.Parent.Delete

End Sub

Referência à Coleção ChartObjects

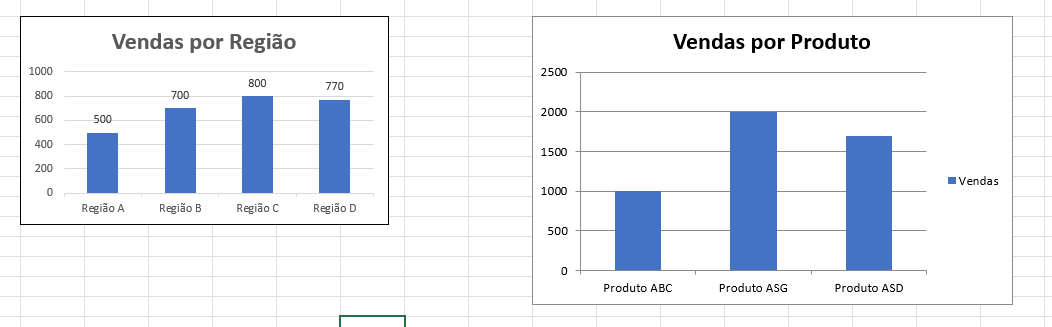

Você pode acessar todos os gráficos incorporados em sua planilha ou pasta de trabalho consultando a coleção ChartObjects. Temos dois gráficos na mesma planilha, mostrados abaixo:



Consultaremos a coleção ChartObjects para dar a ambos os gráficos da planilha a mesma altura e largura, excluir as linhas de grade, tornar a cor de fundo a mesma, dar aos gráficos a mesma cor de área de plotagem e tornar a cor da linha de área de plotagem a mesma:

Sub ReferenciaATodosOsGraficosDaPlanilha()

Dim cht As ChartObject

For Each cht In ActiveSheet.ChartObjects
cht.Height = 144.85
cht.Width = 246.61

cht.Chart.Axes(xlValue).MajorGridlines.Delete
cht.Chart.PlotArea.Format.Fill.ForeColor.RGB = RGB(242, 242, 242)
cht.Chart.ChartArea.Format.Fill.ForeColor.RGB = RGB(234, 234, 234)
cht.Chart.PlotArea.Format.Line.ForeColor.RGB = RGB(18, 97, 172)

Next cht

End Sub

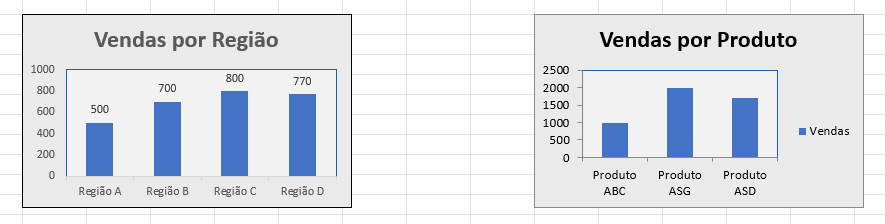

O resultado é:

Inserção de um Gráfico em sua Própria Planilha de Gráficos

Temos o intervalo A1:B6 que contém os dados de origem, mostrados abaixo:

Você pode criar um gráfico usando o método Charts.Add. O código a seguir criará um gráfico em sua própria planilha de gráficos:

Sub InserirGraficoPropriaPlanilha()

Sheets("Planilha1").Range("A1:B6").Select
Charts.Add

End Sub

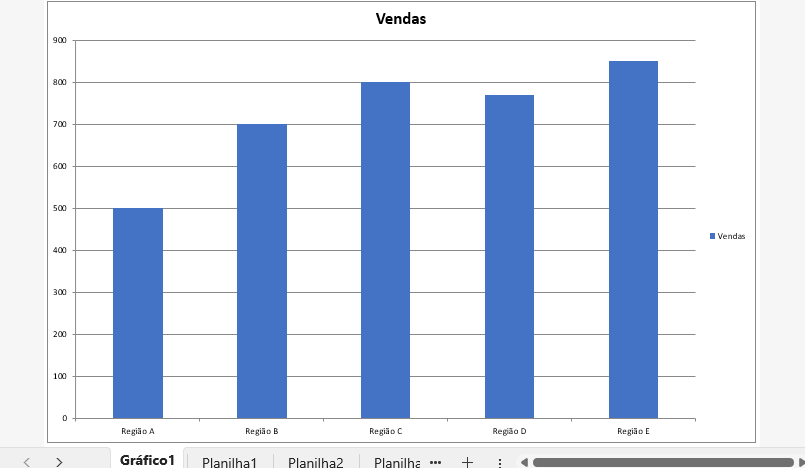

O resultado é:
