Cómo Crear un Gráfico de Tallo y Hojas en Excel

Este tutorial demostrará cómo crear un Gráfico de Tallo y Hojas en todas las versiones de Excel: 2007, 2010, 2013, 2016 y 2019.

Un Gráfico de tallo y hojas (también conocido como stemplot) es un diagrama diseñado para permitirle evaluar rápidamente la distribución de un conjunto de datos determinado. Básicamente, el gráfico divide números de dos dígitos por la mitad:

• Tallo – El primer dígito
• Hojas: el segundo dígito

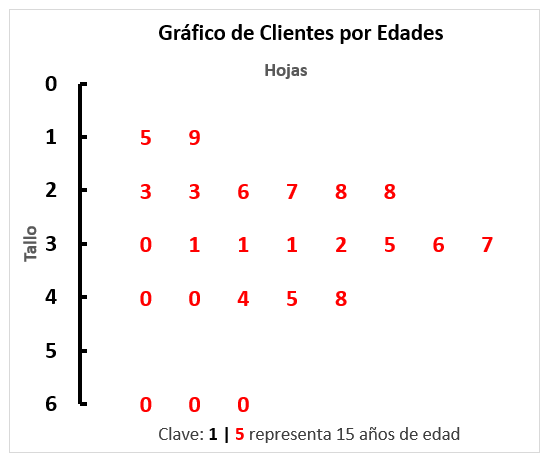

Como ejemplo, observe el gráfico siguiente. El gráfico muestra el desglose por edades de una pequeña población. El tallo (negro, eje y) muestra el primer dígito de la edad, mientras que los puntos de datos rojos muestran el segundo dígito.

Se puede ver rápidamente que hay seis personas en la veintena, que es el segundo grupo de edad más poblado.



Sin embargo, el gráfico no es compatible con Excel, lo que significa que tendrás que construirlo manualmente desde cero. Echa un vistazo a nuestro Complemento Creador de Gráficos, una herramienta que te permite crear impresionantes gráficos avanzados en Excel con sólo unos clics.

En este tutorial paso a paso, aprenderá a crear un gráfico dinámico de tallo y hojas en Excel desde cero.

Para Empezar

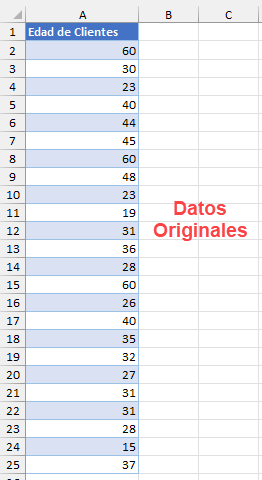

A modo de ilustración, supongamos que tiene 24 puntos de datos que contienen las edades de sus clientes. Para visualizar qué grupos de edad destacan entre la multitud, te propones construir un diagrama de tallo y hojas:

La técnica que está a punto de aprender es viable incluso si su conjunto de datos contiene cientos de valores. Pero para conseguirlo, primero hay que sentar las bases.

Así que vamos a ello.

Paso #1: Ordena los Valores en Orden Ascendente.

Para empezar, ordena los datos reales en orden ascendente.

1. Selecciona cualquier celda dentro del rango del conjunto de datos(A2:A25).
2. Ve a la pestaña Datos.
3. Haz clic en el botón “Ordenar”.
4. En cada menú desplegable, ordene por lo siguiente:
   1. En “Columna”, seleccione “Edad del cliente” (Columna A).
   2. Para “Ordenar según”, selecciona “Valores” / “Valores de celda”
   3. Para “Orden”, seleccione “De menor a mayor”



Paso #2: Configurar una Tabla Auxiliar.

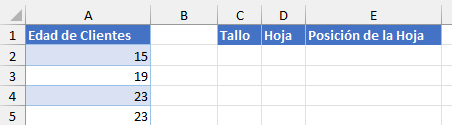

Una vez ordenada la columna de datos, cree una tabla auxiliar independiente para almacenar todos los datos del gráfico de la siguiente manera:



Unas palabras sobre cada elemento de la tabla:

• Tallo (Columna C) – Contendrá el primer dígito de todas las edades.
• Hoja (Columna D) – Contendrá el segundo dígito de todas las edades.
• Posición de la Hoja (Columna E) – Esta columna ayudará a posicionar las hojas en la tabla.

Paso #3: Encontrar los Valores del Tallo.

Primero, calcule los valores del Tallo (Columna C) utilizando las funciones IZQUIERDA y VALOR. La función IZQUIERDA-que devuelve el número especificado de caracteres desde el inicio de una celda-nos ayudará a extraer el primer dígito de cada valor mientras que la función VALOR formatea la salida de la fórmula como un número (eso es crucial).

Introduce esta fórmula en la celda C2:

=VALOR(IZQUIERDA(A2;1))



Una vez que haya encontrado su primer valor de Tallo, arrastre la manija de relleno hacia la parte inferior de la columna para ejecutar la fórmula para las celdas restantes(C3:C25).

Paso #4: Encontrar los Valores de la Hoja.

Nuestro siguiente paso es encontrar los valores para la columna Hoja(Columna D) extrayendo el último dígito de cada número de la columna de datos original (columna A). Afortunadamente, la función DERECHA puede hacer el trabajo sucio por usted.

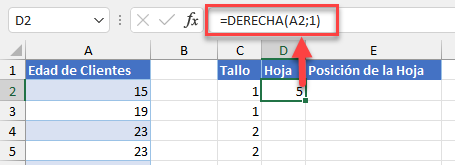

Escribe la siguiente función en la celda D2:

=DERECHA(A2;1)



Una vez que tenga la fórmula en la celda, arrástrela a través del resto de las celdas(D3:D25).

Paso #5: Encontrar los Valores de Posición de la Hoja.

Como se utilizará un gráfico de dispersión para construir la visualización de tallo y hoja, para hacer que todo caiga en su lugar, necesita asignar a cada hoja un número que signifique su posición en el gráfico con la ayuda de la función CONTAR.SI.

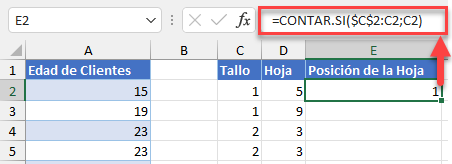

Introduce esta fórmula en la celda E2:

=CONTAR.SI($C$2:C2;C2)

La fórmula compara todos los valores de la columna Tallo (Columna C) entre sí para detectar y marcar los duplicados, atribuyendo identificadores únicos a las hojas que comparten un tallo común.

De nuevo, copie la fórmula en el resto de las celdas (E3:E25).

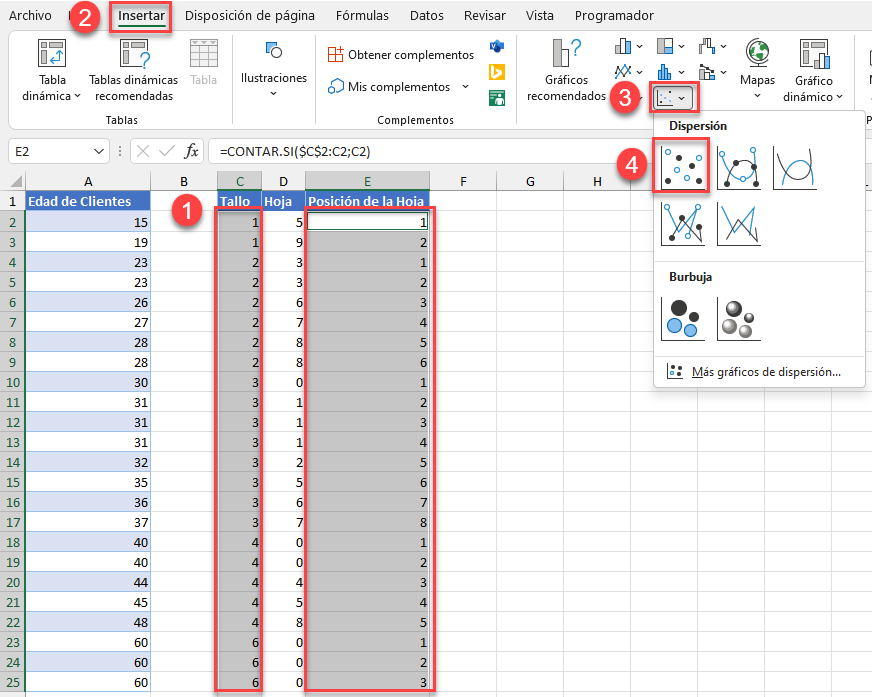

Paso #6: Construir un gráfico XY de Dispersión.

Ya ha reunido todas las piezas del puzzle necesarias para crear un gráfico de dispersión. Vamos a unirlas.

1. Resalte todos los valores en las columnas Tallo y Posición de la hoja seleccionando las celdas de datos de la Columna C y luego manteniendo presionada la tecla Control mientras selecciona las celdas de datos de la Columna E, dejando fuera las celdas de la fila de encabezado(C2:C25 y E2:E25). NOTA: No está seleccionando la Columna D en este momento.
2. Ve a la pestaña Insertar.
3. Haz clic en el icono “Insertar gráfico de dispersión (X, Y) o de burbujas”.
4. Elige ”Dispersión”



Paso #7: Cambiar los Valores X e Y.

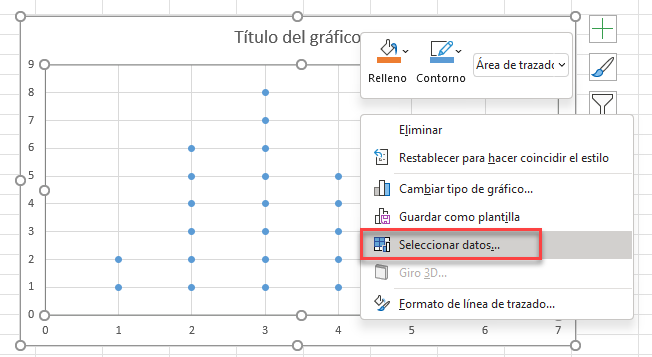

Ahora, posicione el eje horizontal responsable de mostrar los tallos verticalmente. Haga clic con el botón derecho del ratón en el gráfico y elija “Seleccionar datos” en el menú que aparece.

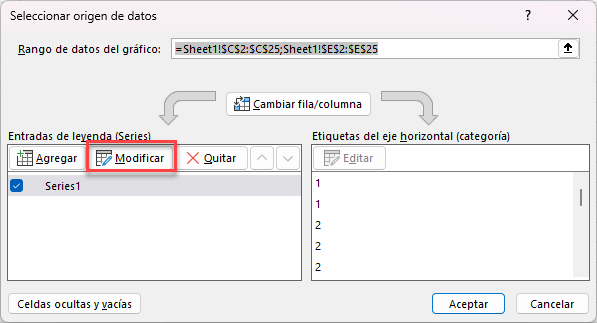

A continuación, haga clic en el botón «Modificar«.

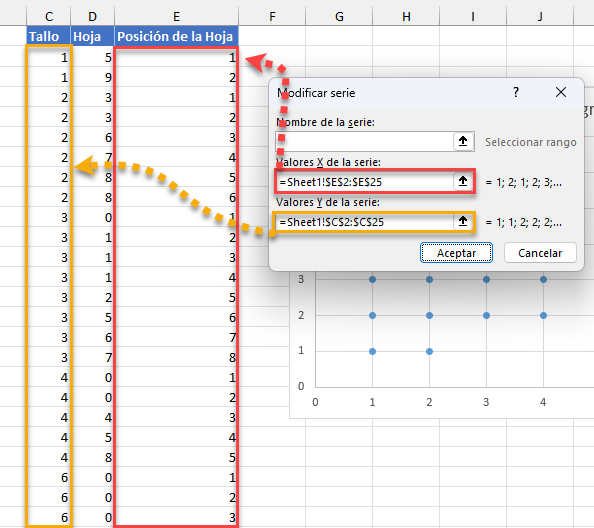

Una vez allí, tienes que cambiar manualmente los valores X e Y:

1. Para “Valores X de la serie”,seleccione todos los valores de la columna Posición de la hoja(E2:E25).
2. Para “Valores Y de la serie”, seleccione todos los valores de la columna Tallo (C2:C25).
3. Haga clic en “Aceptar” en el cuadro de diálogo Editar serie.
4. Haga clic en “Aceptar” en el cuadro de diálogo Seleccionar fuente de datos.



Paso #8: Modificar el Eje Vertical.

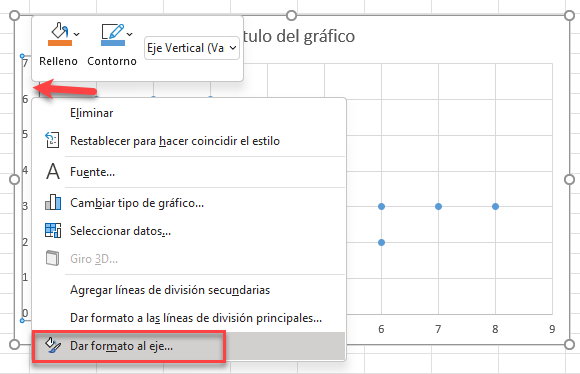

Después de haber reacomodado la gráfica, necesita voltearla nuevamente para ordenar los tallos en orden ascendente. Haga clic derecho en el eje vertical y escoja “Dar Formato al Eje”

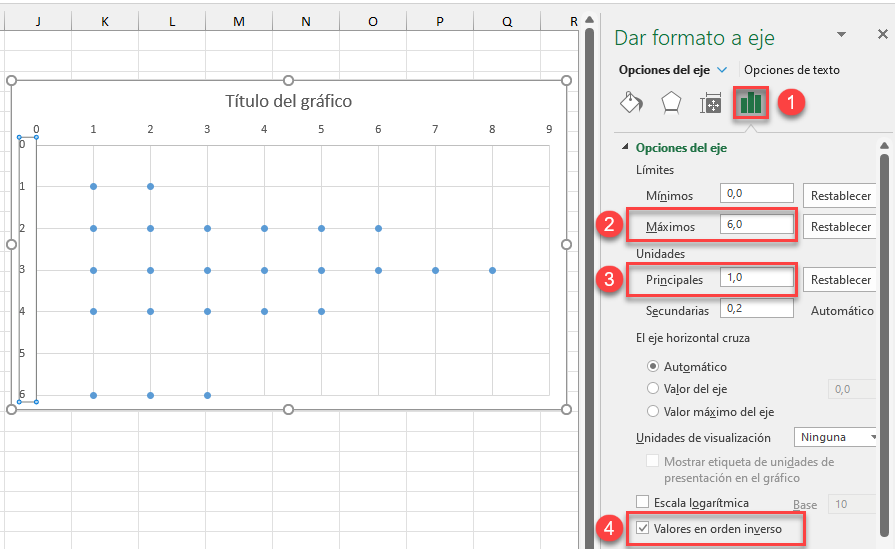

Una vez allí, sigue estos sencillos pasos:

1. Vaya a la pestaña Opciones de Eje.
2. Cambie el valor de Límites Máximos a “6” porque el número más grande del conjunto de datos es 60.
3. Cambie el valor de Unidades principales a “1”
4. Marque la casilla “Valores en orden inverso”.



Paso #9: Añadir y Modificar las Marcas de los Ejes.

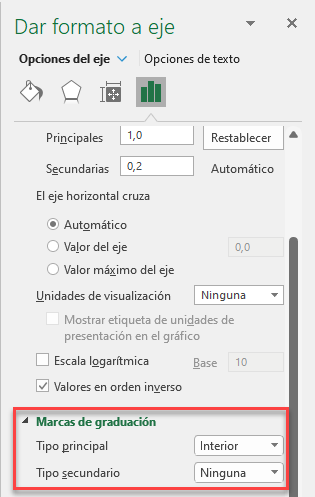

Las marcas de verificación colocadas a lo largo del eje vertical se utilizarán como separador entre los tallos y las hojas. Sin cerrar el panel de tareas “Dar Formato a Eje”, desplácese hasta la sección Marcas de graduación y junto a “Tipo principal”, elija “Interior”

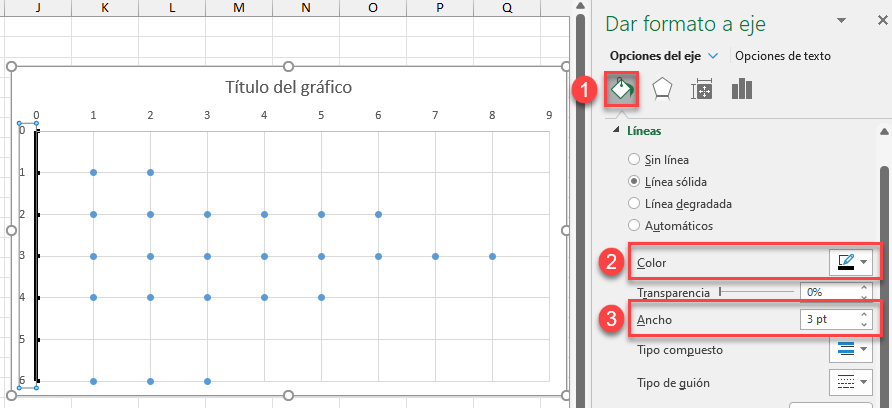

Haga que las marcas de graduación destaquen cambiando su color y anchura.

1. Vaya a la pestaña Relleno y línea.
2. En Línea, haz clic en el icono “Color de relleno” para abrir la paleta de colores y elige el negro.
3. Ajusta el Ancho a “3 pt”





Ahora puedes eliminar el eje horizontal y las líneas de cuadrícula. Sólo tienes que hacer clic con el botón derecho en cada elemento y elegir “Eliminar”. Además, aumente la fuente de los números de los tallos y póngalos en negrita para que sean más fáciles de ver (seleccione el eje vertical y vaya a Inicio > Fuente).

Paso #10: Añadir Etiquetas de Datos.

A medida que se acerca a la línea de meta, agreguemos las hojas al gráfico. Para ello, haz clic con el botón derecho del ratón en cualquier punto que represente la Serie “Series 1” y selecciona “Agregar etiquetas de datos”



Paso #11: Personalizar las Etiquetas de Datos.

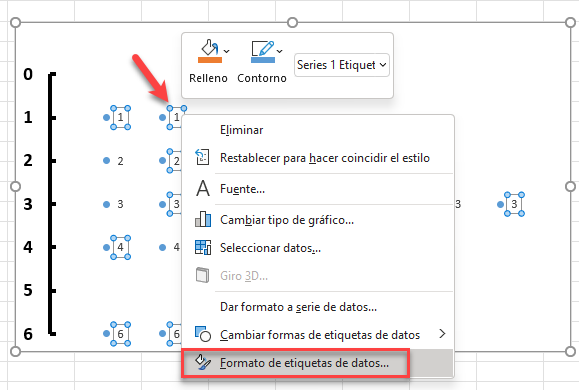

Una vez allí, deshágase de las etiquetas predeterminadas y agregue los valores de la columna Hoja (Columna D) en su lugar. Haz clic derecho en cualquier etiqueta de datos y selecciona “Formatear etiquetas de datos”

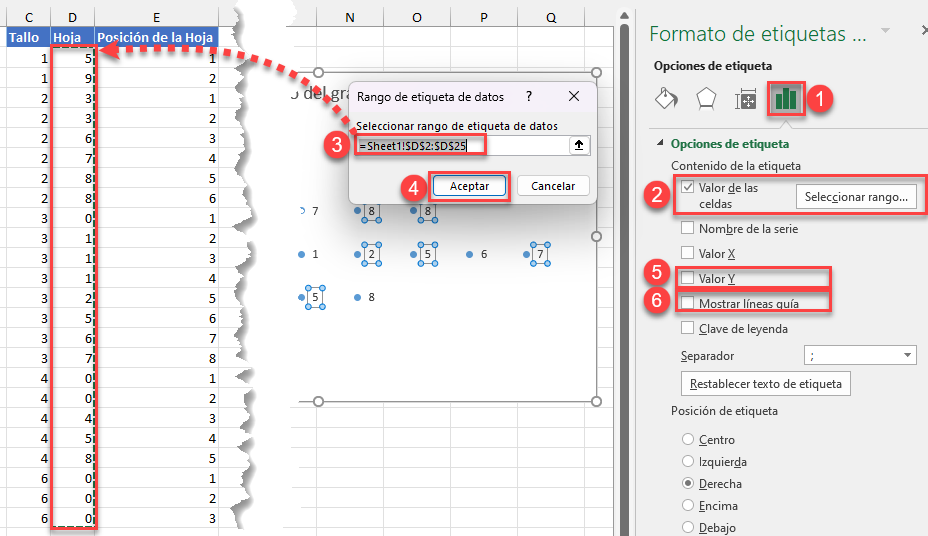

Cuando aparezca el panel de tareas, sigue unos sencillos pasos:

1. Cambie a la pestaña Opciones de etiqueta.
2. Marque la casilla “Valor desde celdas”.
3. Resalte todos los valores de la columna Hoja(D2:D25).
4. Haz clic en “Aceptar”
5. Desmarque la casilla “Valor Y”.
6. Desmarque la casilla “Mostrar líneas guía”.



Cambie el color y tamaño de letra de las hojas para diferenciarlas de los tallos-y no olvide ponerlas en negrita también(Inicio > Fuente).

Paso #12: Ocultar los Marcadores de Datos.

Los marcadores de datos (los puntos) le han servido bien, pero ya no los necesita, excepto como medio para colocar las etiquetas de datos. Así que vamos a hacerlos transparentes.

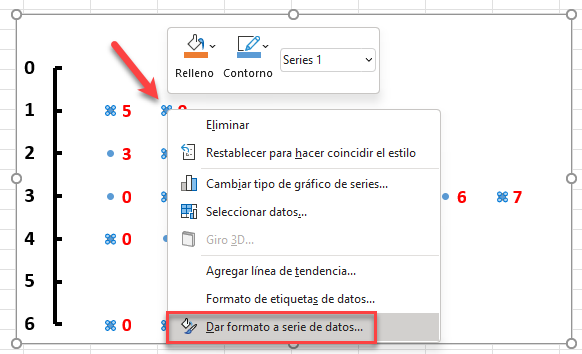

Haga clic derecho en cualquier punto que ilustre la Serie “Series 1” y seleccione “Formatear Serie de Datos”

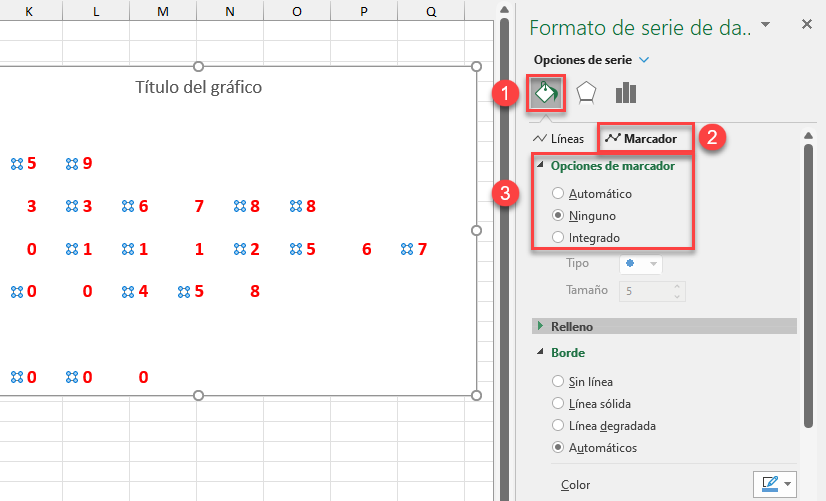

Una vez que aparezca el panel de tareas, haga lo siguiente:

1. Haga clic en el icono “Relleno y línea”.
2. Cambie a la pestaña Marcador.
3. En “Opciones de marcador”, elija “Ninguno”



Y no olvides cambiar el título del gráfico.

Paso #13: Agregar los Títulos de los Ejes.

Utilice los títulos de los ejes para etiquetar ambos elementos del gráfico.

1. Seleccione el gráfico.
2. Vaya a la pestaña Diseño.
3. Haga clic en “Añadir elemento de gráfico”
4. Seleccione “Títulos del eje”
5. Elija “Horizontal primario” y “Vertical primario”



Como puede ver, los títulos de los ejes se superponen al trazado del gráfico. Para solucionar el problema, seleccione el trazado del gráfico y ajuste los tiradores para redimensionar el área del trazado. Ahora puede cambiar los títulos de los ejes.



Paso #14: Añadir un Cuadro de Texto.

Por último, añadir un cuadro de texto con una clave para que sea más fácil de leer el Gráfico de Tallo y Hojas.

1. Seleccione el gráfico.
2. Vaya a la pestaña Insertar.
3. En el grupo Texto, elige “Cuadro de texto”

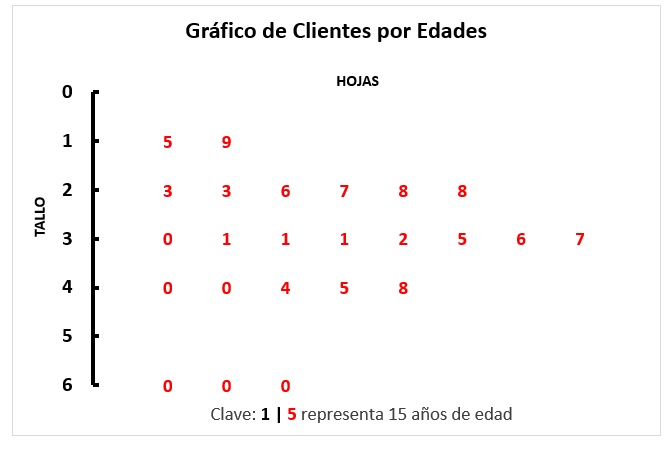

En el cuadro de texto, pon un ejemplo de tus datos que explique cómo funciona el gráfico, ¡y listo!
